معرفی PLC S7-1200 زیمنس؛ مناسب برای خطوط تولید و اتوماسیون پیشرفته

PLC S7-1200 زیمنس، نسل جدید ماژولار و جمع و جور از PLCهای زیمنس هستند که با قابلیت توسعه و انعطاف‌ پذیری بالا، پاسخگوی طیف وسیعی از نیازهای اتوماسیون صنعتی از پروژه‌ های کوچک تا متوسط هستند. S7-1200 زیمنس در واقع ترکیبی از سخت ‌افزار قدرتمند، نرم ‌افزار پیشرفته (TIA Portal) و امکانات ارتباطی مدرن است که آن را به گزینه ‌ای ایده‌آل برای خطوط تولید و اتوماسیون صنعتی تبدیل کرده است.

افزایش بهره‌ وری، بهینه ‌سازی مصرف انرژی، کاهش خطاهای انسانی و ارتقای سطح رقابت ‌پذیری در صنایع با استفاده از تحولات فناوری در حوزه اتوماسیون صنعتی امکان پذیر شده است. در این میان، کنترلرهای منطقی برنامه ‌پذیر یا PLCها به‌ عنوان مغز متفکر در خطوط تولید و اتوماسیون صنعتی، جایگاه ویژه ‌ای پیدا کرده اند.
شرکت زیمنس (Siemens)  به عنوان یکی از شرکت های پیشگام در حوزه تولید تجهیزات اتوماسیون صنعتی، نسل جدیدی از PLCهای ماژولار را با عنوان S7-1200 به بازار ارائه کرد. در این مقاله به معرفی PLC S7-1200 زیمنس؛ بهترین گزینه برای خطوط تولید و اتوماسیون پیشرفته می پردازیم.

معرفی S7-1200 زیمنس

PLC (Programmable Logic Controller)  یک کنترلر منطقی برنامه پذیر است که به منظور کنترل، مانیتورینگ و اتوماسیون فرآیندهای صنعتی طراحی شده است. این کنترلرها ورودی ‌ها را از سنسورها، سوئیچ ‌ها و… دریافت کرده و آن‌ ها را بر اساس برنامه نوشته شده پردازش می کنند. سپس خروجی ‌هایی مانند راه ‌اندازی موتور، شیر برقی، سیگنال هشدار و… را تولید می نمایند.
PLC S7-1200 زیمنس، نسل جدید ماژولار و جمع و جور از PLCهای زیمنس هستند که با قابلیت توسعه و انعطاف‌ پذیری بالا، پاسخگوی طیف وسیعی از نیازهای اتوماسیون صنعتی از پروژه‌ های کوچک تا متوسط هستند. S7-1200 زیمنس در واقع ترکیبی از سخت ‌افزار قدرتمند، نرم ‌افزار پیشرفته (TIA Portal) و امکانات ارتباطی مدرن است که آن را به گزینه ‌ای ایده‌آل برای خطوط تولید و اتوماسیون صنعتی تبدیل کرده است.

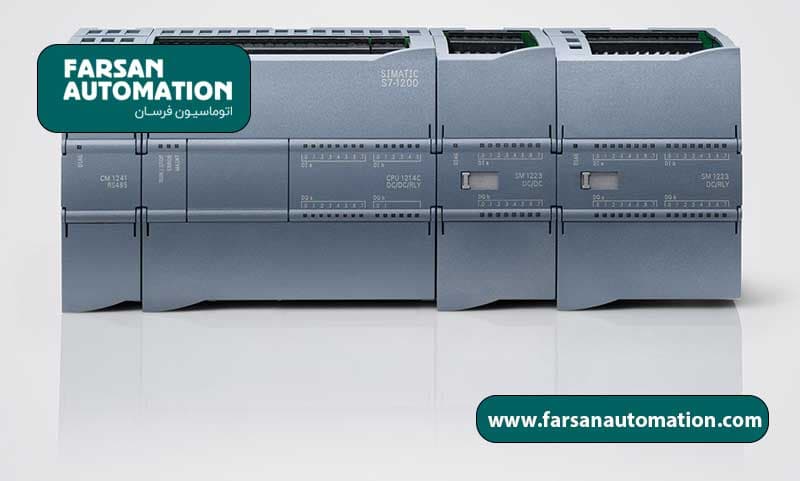

ساختار سخت ‌افزاری PLC S7-1200 زیمنس

واحد پردازش مرکزی  (CPU) مهم ترین بخش S7-1200 زیمنس و قلب این PLC است. S7-1200  دارای مدل‌ های مختلف CPU با توان پردازشی، تعداد ورودی/خروجی و امکانات ارتباطی متفاوت است. همه مدل ‌های این PLC دارای پورت اترنت برای ارتباط صنعتی و برنامه ‌نویسی، حافظه داخلی قابل ارتقا و تایمر/کانترهای سریع هستند. ماژول‌ های ورودی و خروجی دیجیتال و آنالوگ به صورت جداگانه و قابل اضافه شدن به CPU عرضه می ‌شوند. این قابلیت ماژولار بودن S7-1200  زیمنس، توسعه ‌پذیری آسان و سفارشی ‌سازی سیستم را امکان پذیر می ‌سازد.
برای ارتباط با شبکه ‌های صنعتی مانند Profibus، Profinet، Modbus و حتی RS485/RS232، می توان ماژول ‌های تخصصی را به S7-1200 اضافه کرد. همچنین ماژول‌ های خاص برای شمارنده سریع  (High Speed Counter)، پالس ژنراتور و ماژول‌ های خروجی PWM قابل نصب بر روی S7-1200  زیمنس هستند. منبع تغذیه با ولتاژهای مختلف (۲۴ ولت DC یا ۲۲۰ ولت AC) و ماژول ‌های جانبی مانند کارت حافظه، ماژول ساعت واقعی (RTC) و … انعطاف ‌پذیری سیستم را بیشتر می ‌کنند.

قابلیت‌ های نرم ‌افزاری و برنامه ‌نویسی S7-1200

PLC 1200 زیمنس را می توان با استفاده از نرم ‌افزار TIA Portal (Totally Integrated Automation Portal)  زیمنس برنامه ‌ریزی کرد. محیط این نرم افزار زیمنس امکانات گسترده ‌ای را برای طراحی، شبیه ‌سازی، عیب ‌یابی و مدیریت پروژه‌ های اتوماسیون فراهم می ‌آورد. در این نرم افزار می توان PLC را با زبان ‌های مختلفی مانند  LAD، FBD، SCL  و … برنامه نویسی کرد. نرم افزار TIA Portal  از بلوک ‌های تابعی و ساختارهای برنامه ‌نویسی پیشرفته پشتیبانی می کند و با استفاده از آن می توان شبیه ‌سازی و تست آنلاین برنامه قبل از بارگذاری روی سخت‌ افزار را انجام داد. یکی دیگر از مزایای این نرم افزار امکان عیب ‌یابی، مانیتورینگ و تغییر آنلاین پارامترهاست. با استفاده از نرم افزار TIA Portal می توان طراحی و مدیریت HMI، شبکه و درایوها را به صورت یکپارچه انجام داد.

PLC S7-1200  به صورت پیش‌فرض دارای پورت اترنت صنعتی است و از پروتکل ‌های ارتباطی زیر پشتیبانی می‌کند:

•     PROFINET  استاندارد ارتباط صنعتی زیمنس
•     Modbus TCP/RTU
•     OPC UA  برای ارتباط با سیستم‌ های بالادستی و  SCADA
•     پشتیبانی از ارتباطات MQTT و REST برای پروژه‌های IoT

در این PLC زیمنس امکان تعریف سطوح دسترسی مختلف، رمزنگاری ارتباطات و مدیریت کاربران برای امنیت پروژه‌ های حساس صنعتی فراهم شده است.

مزایایPLC S7-1200  زیمنس

هر پروژه ‌ای که با S7-1200  زیمنس توسعه یافته است می تواند با توجه به نیازش از تعداد محدود ورودی و خروجی تا صدها نقطه I/O توسعه یابد. اضافه کردن ماژول ‌های جدید در این PLC زیمنس به سادگی Plug & Play  انجام می‌ شود. طراحی کامپکت و ماژولار S7-1200  زیمنس، امکان نصب آن در تابلوهای کوچک و محیط ‌های محدود را فراهم  می‌کند، بدون آنکه قدرت پردازش یا امکانات ارتباطی آن کاهش یابد.
در محیط نرم افزار  TIA Portalزیمنس می ‌توان PLC، پنل ‌های HMI و درایوهای زیمنس را به صورت یک پروژه یکپارچه طراحی، برنامه ‌نویسی و مانیتور کرد. S7-1200  زیمنس دارای قابلیت هماهنگی با فضای ابری و هوش مصنوعی است و امکاناتی مانند وب ‌سرور داخلی، ارتباط  REST API و … در آن تعبیه شده است. زمان سیکل برنامه (Scan Time) در این PLC زیمنس بسیار کوتاه  بوده و امکان پردازش سیگنال ‌های سریع، این PLC را برای کاربردهای دقیق و زمان-واقعی (Real-Time) مناسب ساخته است. امکانات رمزنگاری، ذخیره‌ سازی امن داده‌ ها، مدیریت سطوح دسترسی و امکانات عیب ‌یابی پیشرفته نیز برای افزایش امنیت پروژه ‌های صنعتی در S7-1200  زیمنس در نظر گرفته شده است.

کاربردهای عملی PLC S7-1200 در خطوط تولید و صنایع پیشرفته

در خطوط تولید صنعتی امکان کنترل توالی عملیات، مدیریت موتورها و درایوها، هماهنگی سنسورها و عملگرها و اجرای لوپ‌ های کنترلی PID توسط پی ال سی 1200 زیمنس فراهم شده است. در این PLC زیمنس قابلیت ذخیره‌ سازی داده ‌های عملیاتی، ارسال به HMI یا سیستم‌ های SCADA و حتی آپلود مستقیم به سرور ابریدر نظر گرفته شده است که پایش و بهینه سازی فرآیندها را آسان می سازد. S7-1200 زیمنس در صنایع غذایی، دارویی، خودروسازی و الکترونیک، قابلیت کنترل همزمان چند محور، تایمرهای دقیق، شمارش سریع قطعات و ارتباط با تجهیزات جانبی را فراهم می کند.
در سیستم‌ های انرژی و مدیریت هوشمند ساختمان  (BMS) نیز امکان مدیریت هوشمند روشنایی، تهویه مطبوع، کنترل مصرف انرژی و ارتباط با تجهیزات ساختمان از طریق شبکه ‌های صنعتی و پروتکل ‌های استاندارد این PLC فراهم شده است. با استفاده از S7-1200 زیمنس می توان به صورت مستقیم به اینترنت یا شبکه داخلی متصل شد و با ارسال داده ها به فضای ابر، سیستم های صنعتی را از راه دور یا توسط سیستم های هوشمند بالادستی کنترل کرد.

نکات مهم در انتخاب و پیاده‌ سازی  PLC S7-1200

برای انتخاب و پیاده سازی S7-1200  زیمنس باید ابتدا تعداد ورودی و خروجی ها را به صورت دقیق برآورد کرده و مدل مناسب PLC را انتخاب نمایید.در مرحله باید به نیازهای ارتباطی (شبکه، پروتکل‌ ها، مانیتورینگ از راه دور) دقت کنید و ماژول ‌های ارتباطی لازم را تهیه نمایید. برای یکپارچه ‌سازی PLC، HMI، درایو و شبکه باید از نرم ‌افزار  TIA Portal استفاده کنید. ساختار برنامه را به صورت ماژولار و با استفاده از بلوک ‌های تابعی طراحی نمایید تا توسعه و عیب ‌یابی سیستم ساده تر شود. در مرحله پیاده سازی S7-1200 زیمنس باید به امنیت پروژه و مواردی مانند مدیریت کاربران، رمزنگاری و سطوح دسترسی توجه ویژه داشته باشید. قبل از نصب نهایی میز باید با پیاده سازی تست های شبیه سازی از صحت عملکرد آن اطمینان حاصل کنید.

جمع ‌بندی

PLC S7-1200  زیمنس، یک کنترلر منطقی برنامه پذیر ماژولار، هوشمند و با ابعاد کوچک است که با داشتن ویژگی هایی مانند سخت ‌افزار قدرتمند، نرم ‌افزار پیشرفته، قابلیت توسعه و امنیت بالا، بهترین انتخاب برای خطوط تولید و  اتوماسیون پیشرفته به شمار می ‌آید. از مزایای S7-1200  زیمنس می توان به انعطاف ‌پذیری، سهولت برنامه ‌نویسی، امکانات ارتباطی گسترده و پشتیبانی عالی، اشاره کرد. برای مشاوره تخصصی، انتخاب مدل مناسب یا پیاده ‌سازی پروژه با PLC S7-1200 با کارشناسان ما در تماس باشید.
