راهنمای خرید ترموکوپل: ۵ نکته کلیدی که قبل از سفارش باید بدانید…

در دنیای صنایعِ دما-محور، ترموکوپل‌ها (Thermocouples) نقش حیاتی ایفا می‌کنند. از کوره‌های ذوب فلزات گرفته تا دستگاه‌های دقیق آزمایشگاهی و حتی آبگرمکن‌های خانگی، این حسگرهای ساده اما حساس، مسئولیت اندازه‌گیری دقیق دما را بر عهده دارند. اما آیا می‌دانستید انتخاب اشتباه یک ترموکوپل می‌تواند منجر به خطاهای عملیاتی، اتلاف انرژی و در نهایت خرابی تجهیزات گران‌قیمت شود؟

اگر به دنبال خرید ترموکوپل هستید، احتمالاً با تنوع گیج‌کننده‌ای از مدل‌ها (نوع K، J، T، R و…) مواجه شده‌اید. در این راهنمای جامع، ۵ نکته کلیدی را بررسی می‌کنیم که به شما کمک می‌کند هوشمندانه‌ترین انتخاب را برای صنعت خود داشته باشید.

۱. انتخاب تایپ مناسب (Calibration Type)؛ قلب تپنده سیستم شما

اولین و مهم‌ترین قدم در خرید ترموکوپل، انتخاب “نوع” یا همان کالیبراسیون آن است. ترموکوپل‌ها از دو فلز غیرهم‌جنس ساخته می‌شوند که با اتصال به هم، اختلاف پتانسیل الکتریکی ایجاد می‌کنند. بسته به متریال این دو فلز، خروجی و محدوده دمایی متفاوت است.

ترموکوپل نوع K (رایج‌ترین انتخاب)

این نوع ترموکوپل به دلیل محدوده دمایی گسترده (۲۰۰- تا ۱۲۶۰ درجه سانتی‌گراد) و قیمت مناسب، محبوب‌ترین گزینه در صنایع عمومی است. اگر پروژه شما نیاز به دقت بالا در دماهای متوسط دارد، تایپ K اولین گزینه است.

ترموکوپل نوع J

ترموکوپل تایپ J طول عمر کمتری در محیط‌های اکسیدکننده دارند اما در دمای پایین تا متوسط (تا ۷۶۰ درجه) بسیار پاسخگو هستند. صنایع پلاستیک و ماشین‌آلات تزریق اغلب از این مدل استفاده می‌کنند.

تایپ‌های خاص (R, S, B)

اگر در صنایع فولاد یا کوره‌های با دمای بسیار بالا (بالای ۱۶۰۰ درجه) فعالیت می‌کنید، به سراغ ترموکوپل‌های مبتنی بر پلاتین (Noble Metal) بروید. این‌ها گران‌تر هستند اما پایداری حرارتی بی‌نظیری دارند.

نکته سئو: هنگام سفارش، حتماً مشخص کنید که فرآیند شما در چه محدوده دمایی قرار دارد. انتخاب تایپ اشتباه اولین قدم به سمت خرابی است.

۲. بررسی نوع اتصال (Junction Type)؛ سرعت در برابر دوام

یکی از جزئیات فنی که اغلب نادیده گرفته می‌شود، نوع “اتصال گرم” یا نقطه اندازه‌گیری دما در نوک ترموکوپل است. سه نوع اتصال اصلی وجود دارد:

• اتصال زمین شده (Grounded Junction): در این مدل، المان ترموکوپل به غلاف محافظ متصل است. این اتصال سرعت پاسخ‌دهی بسیار بالایی دارد اما مستعد نویز الکتریکی است.
• اتصال عایق (Ungrounded Junction): المان از غلاف جداست. سرعت پاسخ‌دهی کمتر است، اما در محیط‌هایی که نویز الکتریکی زیادی وجود دارد (مثل موتورها یا دستگاه‌های اینورتر)، عملکرد بسیار پایداری دارد.
• اتصال در معرض (Exposed Junction): المان مستقیماً در محیط قرار دارد. سریع‌ترین زمان پاسخ‌دهی را دارد اما در محیط‌های خورنده بلافاصله آسیب می‌بیند.

پیشنهاد: اگر دقت میلی‌ثانیه‌ای نیاز دارید، Exposed را انتخاب کنید؛ اما برای اکثر کاربردهای صنعتی، Ungrounded به دلیل طول عمر بالا، گزینه منطقی‌تری است.

۳. متریال غلاف محافظ (Sheath Material)؛ محافظت در برابر دشمنان محیطی

ترموکوپل شما در چه محیطی قرار می‌گیرد؟ اسیدی؟ قلیایی؟ یا محیطی که فشار مکانیکی زیادی به آن وارد می‌شود؟ انتخاب غلاف ترموکوپل (Thermowell) محافظ، ضامن طول عمر سنسور شماست.

1. استنلس استیل (SS304/316): انتخاب استاندارد برای محیط‌های عمومی و خورندگی ملایم.
2. اینکونل (Inconel): پادشاه دماهای بالا. اگر کوره شما دمای مداوم بالای ۱۰۰۰ درجه دارد، استیل ذوب می‌شود یا اکسید می‌شود؛ در این شرایط حتماً باید از Inconel استفاده کنید.
3. سرامیک: برای دماهای بسیار بالا و در شرایطی که شوک حرارتی شدید وجود دارد (مانند کوره‌های شیشه).

هشدار: خرید ترموکوپل بدون توجه به متریال غلاف، مثل پوشیدن لباس تابستانی در وسط زمستان است؛ سنسور شما خیلی زود از کار می‌افتد.

۴. توجه به طول سنسور و نوع اتصال فرآیندی

آیا می‌دانید نفوذِ کم سنسور به داخل مخزن یا لوله باعث خطای اندازه‌گیری می‌شود؟

اصطلاح “طول غوطه‌وری” (Immersion Length) بسیار حیاتی است. قانون کلی این است که سنسور باید حداقل ۱۰ برابر قطر محافظ خود در محیط نفوذ کند تا خطای ناشی از هدایت حرارتی ساقه (Stem Conduction) به حداقل برسد.

علاوه بر طول، باید به نوع اتصال مکانیکی فکر کنید:

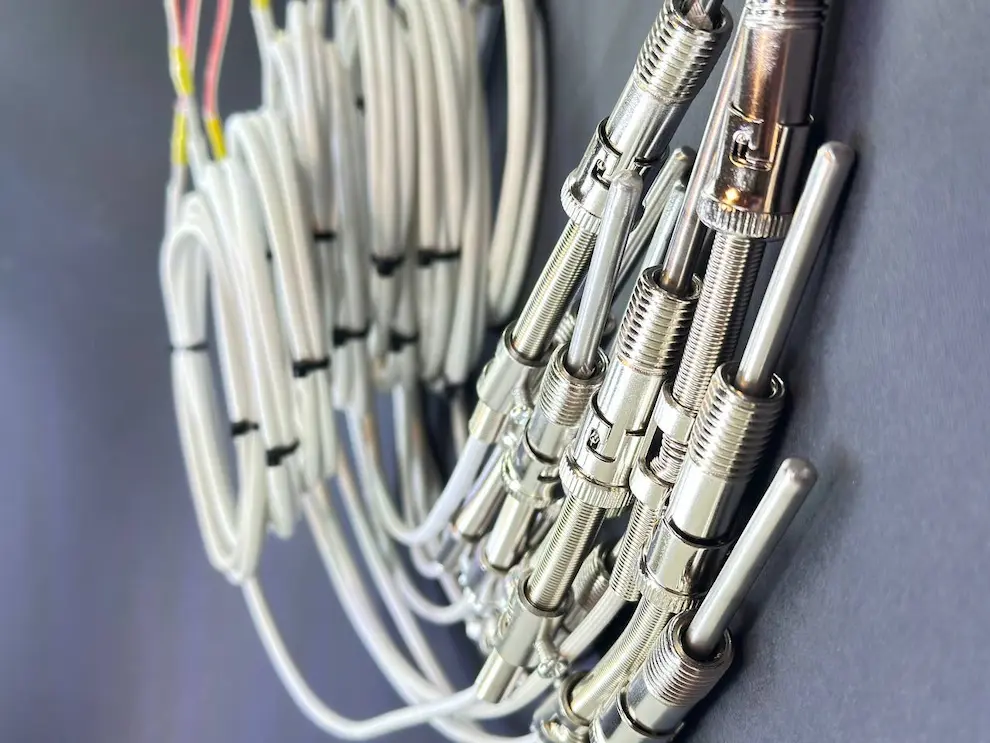

• رزوه‌ای (Threaded): برای اتصال مستقیم به لوله‌ها و مخازن تحت فشار.
• فلنجی (Flanged): برای ایمنی بالاتر و اتصالات بزرگتر.
• کشویی (Compression Fitting): ایده‌آل برای زمانی که می‌خواهید طول نفوذ را در محل نصب تنظیم کنید.

۵. کیفیت ساخت و استاندارد کالیبراسیون (گواهی‌نامه)

آخرین نکته اما مهم‌ترین آن، اعتبار تولیدکننده است. یک ترموکوپل ارزان‌قیمت که کالیبراسیون دقیقی ندارد، می‌تواند باعث سوختن محصول نهایی شما یا مصرف انرژی بیش از حد شود.

هنگام خرید ترموکوپل، این موارد را از فروشنده درخواست کنید:

• برگه تست کالیبراسیون: آیا سنسور در دماهای مختلف تست شده است؟
• پایداری متریال: آیا سیم‌های ترموکوپل خلوص کافی دارند؟ ناخالصی در سیم باعث ایجاد ولتاژهای مزاحم و خطای دما می‌شود.
• گارانتی و خدمات: سنسورهای دما قطعات مصرفی هستند، اما نباید بعد از یک ماه کارکرد دچار اختلال شوند.

اهمیت استفاده از ترموکوپل در صنایع

استفاده از ترموکوپل در صنایع فراتر از یک انتخاب فنی ساده است؛ این سنسورها در واقع «سیستم عصبی» و «حسگرهای حیاتی» بسیاری از فرآیندهای تولیدی محسوب می‌شوند. اگر دقت در اندازه‌گیری دما نباشد، تولید انبوه در صنایع بزرگ عملاً غیرممکن است.

در ادامه به تحلیل ۵ دلیل استراتژیک می‌پردازیم که چرا ترموکوپل‌ها نقشی حیاتی در صنایع مدرن ایفا می‌کنند:

۱. تضمین ایمنی؛ خط مقدم جلوگیری از فاجعه

در صنایع سنگین مانند پتروشیمی، نیروگاه‌ها، پالایشگاه‌ها و کوره‌های ذوب فلزات، دماهای عملیاتی بسیار بالاست. افزایش کنترل‌نشده دما در این محیط‌ها می‌تواند منجر به انفجار، آتش‌سوزی و نشت مواد سمی شود.

• اهمیت: ترموکوپل‌ها با ارسال سریع سیگنال به سیستم‌های کنترلی (مانند PLC)، در لحظه وضعیت خطر را تشخیص می‌دهند تا سیستم‌های ایمنی (Safety Interlock) فعال شوند و از وقوع حوادث جبران‌ناپذیر جلوگیری کنند.

۲. کنترل کیفیت و یکنواختی محصولات

در صنایعی مانند تولید شیشه، سرامیک، مواد غذایی و دارویی، حتی چند درجه نوسان دما می‌تواند کیفیت کل یک بچ (Batch) تولیدی را تغییر دهد.

• اهمیت: برای دستیابی به استانداردها (مانند ISO)، فرآیندها باید قابل تکرار باشند. ترموکوپل‌ها با ارائه داده‌های دقیق و مداوم، اطمینان حاصل می‌کنند که محصول نهایی در تمام چرخه‌های تولید، دارای کیفیت یکسانی است. بدون اندازه‌گیری دقیق، کنترلِ فرآیند “بصری” می‌شود که بسیار خطاپذیر است.

۳. بهینه‌سازی مصرف انرژی و کاهش هزینه‌ها

در صنعت، دما با انرژی (سوخت یا برق) رابطه مستقیم دارد. هر چه دقت در اندازه‌گیری دما بالاتر باشد، سیستم‌های کنترلی دقیق‌تر عمل می‌کنند و هدررفت انرژی کاهش می‌یابد.

• اهمیت: اگر دمای کوره ۱۰۰ درجه بالاتر از نیاز واقعی باشد، انرژی عظیمی هدر می‌رود و عمر تجهیزات (مانند آجرهای نسوز یا المنت‌ها) به شدت کاهش می‌یابد. ترموکوپل‌ها با ایجاد «حلقه بسته کنترلی» (Feedback Loop)، اجازه می‌دهند مشعل‌ها یا المنت‌ها دقیقاً به اندازه نیاز کار کنند که مستقیماً در سودآوری شرکت نقش دارد.

۴. مقاومت در محیط‌های خشن و صنعتی

برخلاف بسیاری از سنسورهای دیگر (مانند RTDها یا نیمه‌هادی‌ها)، ترموکوپل‌ها ساختار بسیار ساده و در عین حال جان‌سختی دارند.

• اهمیت: در محیط‌هایی که لرزش شدید، گرد و غبار، فشار بالا یا تشعشعات الکترومغناطیسی وجود دارد، ترموکوپل‌ها همچنان کارایی خود را حفظ می‌کنند. آن‌ها به دلیل ساختار فلزی و نداشتن قطعات الکترونیکی حساس در نوک سنسور، در سخت‌ترین شرایط محیطی «دوام» می‌آورند.

۵. محدوده اندازه‌گیری گسترده (از قطب تا آتشفشان)

هیچ سنسور دیگری به اندازه ترموکوپل‌ها تنوع کاربری در بازه‌های دمایی ندارند. از دمای بسیار پایین (مایعات کرایوژنیک) تا دماهای بسیار بالا (کوره‌های ذوب فولاد تا بالای ۲۰۰۰ درجه سانتی‌گراد).

• اهمیت: این انعطاف‌پذیری باعث شده که صنایع مختلف (از صنایع غذایی تا هوافضا) همگی بر روی یک تکنولوژی استاندارد برای اندازه‌گیری دما توافق داشته باشند که این امر نگهداری و عیب‌یابی سیستم‌ها را برای مهندسان بسیار ساده‌تر می‌کند.

پرسش‌های متداول (FAQ) قبل از خرید

آیا می‌توان طول سیم ترموکوپل را با سیم معمولی افزایش داد؟

خیر، هرگز! برای افزایش طول ترموکوپل باید حتماً از “سیم رابط” (Extension Wire) از جنس همان فلزات ترموکوپل استفاده کنید. استفاده از سیم مسی معمولی باعث ایجاد ترموکوپل‌های ناخواسته در محل اتصال و خطای شدید دما می‌شود.

چگونه بفهمم ترموکوپل من خراب شده است؟

ساده‌ترین راه استفاده از مولتی‌متر است. با اندازه‌گیری ولتاژ (میلی‌ولت) خروجی و مقایسه آن با جداول استاندارد دما (Reference Tables)، می‌توانید سلامت سنسور را چک کنید.

نتیجه‌گیری: هوشمندانه هزینه کنید

خرید ترموکوپل شاید در ظاهر یک خرید ساده تجهیزات جانبی به نظر برسد، اما یک تصمیم استراتژیک است. با در نظر گرفتن نوع کالیبراسیون، نوع اتصال، متریال غلاف، ابعاد نصب و اعتبار تامین‌کننده، نه تنها عمر سیستم کنترلی خود را افزایش می‌دهید، بلکه از هزینه‌های تعمیر و نگهداری سنگین در آینده جلوگیری می‌کنید.
